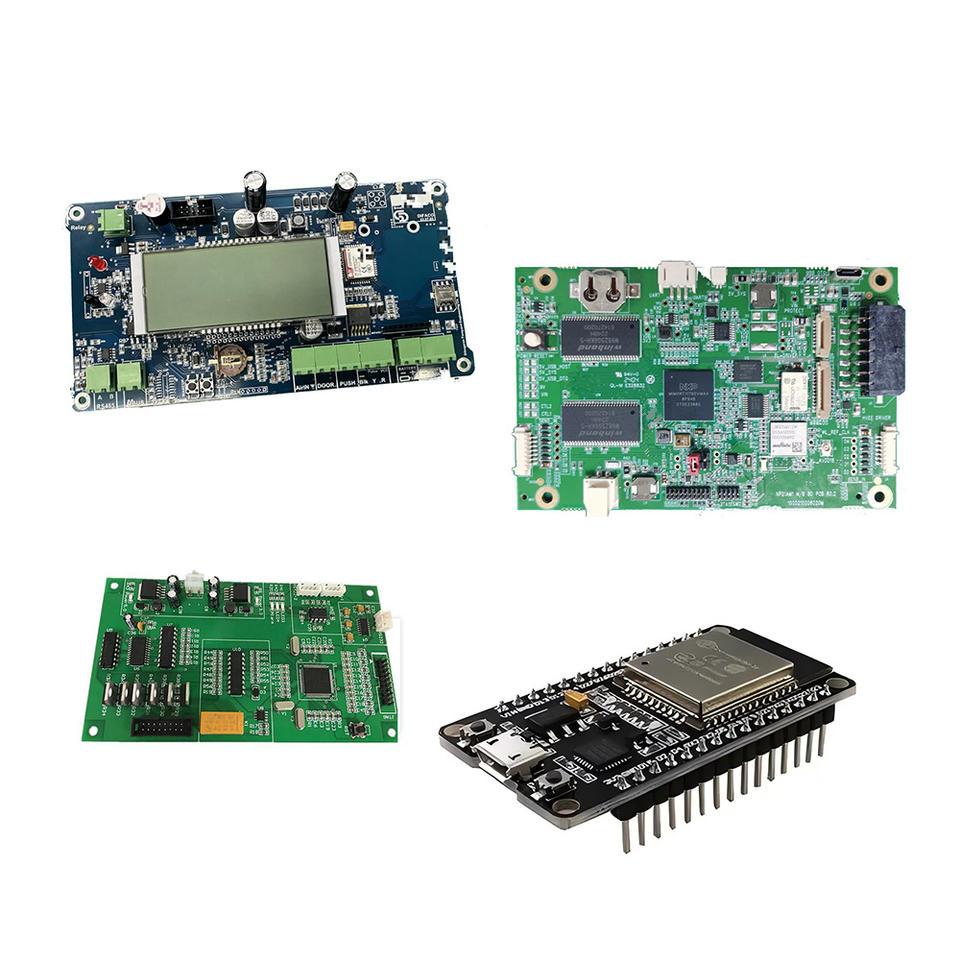

Бытовая стиральная машина PCBA

PCBA для бытовой стиральной машины — покупайте у SUNSAM с возможностью проектирования прикладных печатных плат
Что такое бытовая стиральная машина PCBA?

PCBA высококачественной бытовой стиральной машины представляет собой центральный узел печатной платы, который контролирует порядок выполнения различных функций бытовой стиральной машины. В обычной домашней стиральной машине есть много разных типов циклов: быстрое полоскание, медленная стирка, длительная стирка и так далее, каждый цикл имеет время, когда нужно включить клапан наполнения водой, включить двигатель мешалки, включить контроль отжима и включить сливной насос. PCBA бытовой стиральной машины принимает вводимые пользователем данные, информацию от датчиков и инструкции программы, и эти события происходят в нужное время и в течение нужного периода времени. В отличие от плат управления для коммерческих устройств, этот тип платы должен сбалансировать различные варианты цикла, а также быть более тихим и интегрироваться с дверными замками, светодиодными экранами и сенсорными экранами для домашнего использования.

Возможности проектирования печатных плат SUNSAM используются для организации всех этих функциональных блоков в упорядоченную компоновку платы, выбирая компоненты, которые соответствуют требованиям к питанию и поддерживают такие функции, как отсрочка запуска, эко-промывка и индикатор неисправности. Этот ракурс также будет учитывать то, как эта плата взаимодействует со всеми другими подсистемами внутри стиральной машины, которые клиенты будут заказывать для своей бытовой стиральной машины PCBA, в соответствии с платформой продукта или новыми итерациями модели.

Основные функциональные аспекты

Последовательность и логическое управление

В основе каждой бытовой стиральной машины PCBA находится логический механизм управления, который интерпретирует выбранную программу стирки и регулирует температуру воды, а также последовательность действий двигателя и клапана. Чтобы разместить эту управляющую логику на небольшой плате, вам просто нужно расположить микроконтроллеры, драйверы реле, входы датчиков так, чтобы плата могла управлять различными режимами работы, такими как деликатная стирка, сильное замачивание, быстрое полоскание и так далее.

Интеграция датчиков и интерфейсов

Бытовая стиральная машина оснащена многочисленными датчиками, например, измеряющими уровень воды, температуру, дисбаланс и т. д., которые меняют состояния в определенный момент цикла. PCBA необходимо одновременно эффективно направлять эти сигналы в ядро ​​управления, управлять дисплеем, кнопками, световыми индикаторами и т. д., чтобы сообщать пользователям о состоянии. Конструкция печатной платы SUNSAM позволяет реализовать план компоновки, который хорошо подходит для высокоскоростного логического тракта и линий электропередачи для среды со смешанными сигналами.

От дизайна к производству: практическое рассмотрение

Планирование компоновки и выбор деталей

Чтобы спроектировать высококачественную печатную плату бытовой стиральной машины, необходимо обратить внимание на токоведущий путь для изоляции двигателя и насоса от входов датчиков и защиты от электрических переходных процессов. Завод SUNSAM поддерживает эту деталь, проводя схематическое исследование и комбинируя общие корпуса стиральных машин и установку платы с точками крепления, помогая покупателям получить PCBA для бытовой стиральной машины, которая соответствует схеме продукта и накладывает ограничения на продукт.

Рабочий процесс тестирования и сборки

Перед отправкой печатная плата бытовой стиральной машины обычно должна пройти ряд проверок, включая визуальный осмотр, проверку целостности электрической цепи и функциональное тестирование основных подсистем, таких как приводы двигателей и реакции пользовательского интерфейса. На этом этапе тестирования необходимо убедиться, что каждая доска ведет себя так, как мы ожидаем от домашней прачечной.

Почему дизайн печатной платы важен для домашних стиральных машин?

Когда команда выходит посмотреть на печатную плату бытовой стиральной машины, они часто спрашивают не только: «Как она работает?», но, скорее, «Как она работает с этими различными механическими вещами — ваннами, предметами, свисающими сверху, и водными предметами? SUNSAM поможет в этом, предоставив документы и ссылки на интерфейсы, а также участвуя на ранних этапах проектирования платы, чтобы платы соответствовали тому, что хочет продукт и ожидают пользователи.
