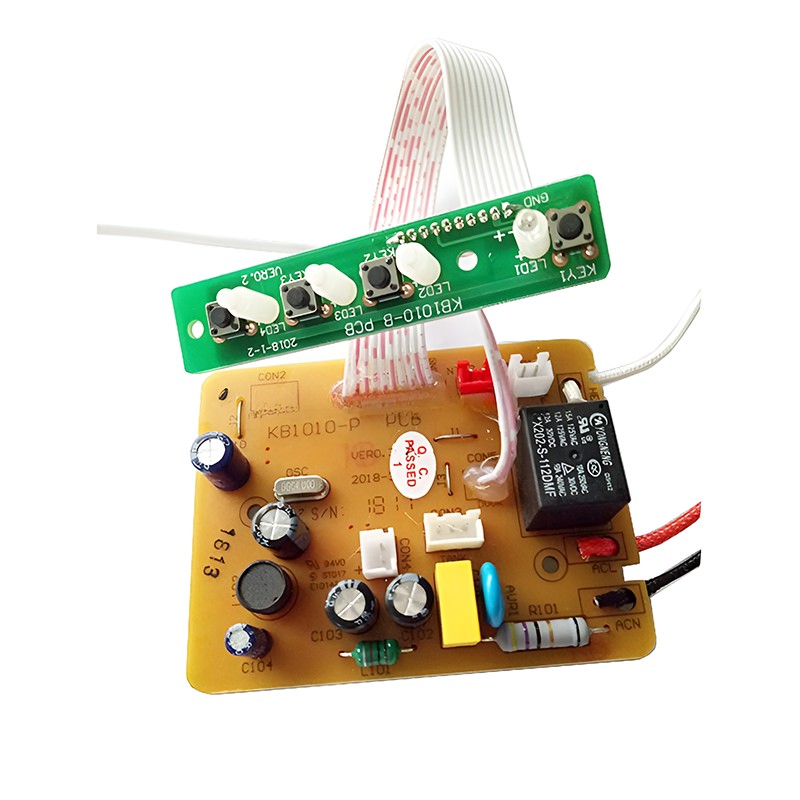

Капсульная кофемашина PCBA

SUNSAM — ведущий производитель и поставщик печатных плат из Китая, предлагающий качественную заводскую продукцию на складе, индивидуальные решения, бесплатные образцы и услуги по оптовым котировкам.

Предприятиям, которые ищут или создают свои собственные эти детали, понадобится более совершенная печатная плата для капсульной кофемашины PCBA. Это не просто реализация функции; это также основа для того, чтобы продукты выделялись и были надежными. Таким образом, он следит за тем, чтобы все выстраивалось и выполнялось: от того, насколько сильно качается вода до того, насколько теплым вы хотите, чтобы тепло было, вплоть до выяснения, какие капсулы нужно пить каждый раз одинаково.

Основной контроль: точный путь от нажатия кнопки до приготовления напитка

Основная задача PCBA обычной капсульной кофемашины — упорядоченное выполнение логики заваривания. Пользователь нажимает кнопку, и микроконтроллер на PCBA начинает осторожный танец действий:

Инициирование и нагрев: основная микросхема управления отправляет команды на включение нагревательного элемента, который обычно представляет собой своего рода бойлер мгновенного действия или термоблок, и продолжает отслеживать обратную связь от датчиков температуры. Он гарантирует, что вода очень быстро достигнет идеальной температуры экстракции – обычно около 90–96°C.

Подача воды и контроль давления: PCBA управляет микроводяным насосом, перемещает воду из резервуара в модуль нагрева. Система создает стабильное давление экстракции внутри кофейной капсулы, контролируя мощность или скорость насоса, оно часто составляет от 9 до 19 бар. Это важно для извлечения кофейной эссенции.

Процесс и обратная связь: весь процесс: PCBA ищет кривые потока воды, кривые температуры и кривые давления, чтобы увидеть, соответствуют ли они кривой экстракции. Усовершенствованные модели, способные распознавать капсулы, также будут обрабатывать сигналы от этих модулей распознавания, таких как RFID или сканер штрих-кода, для автоматического сопряжения с идеальными настройками заваривания.

Техническая глубина

Разработка индивидуальной печатной платы для капсульной кофемашины, которая будет надежно работать в течение длительного времени в зонах с высокой температурой и высокой влажностью, требует полных инженерных способностей. При проектировании SUNSAM уделяется внимание следующим моментам:

Управление температурным режимом и механическая интеграция: Кофемашины имеют небольшое внутреннее пространство и источники тепла. В макете печатной платы в первую очередь следует размещать термочувствительные компоненты, такие как микроконтроллеры и конденсаторы, а при необходимости можно использовать тепловые пути или устойчивые к высоким температурам материалы. Кроме того, расположение разъема и интерфейса должно совпадать с механическим корпусом устройства и каналом подачи воды, чтобы облегчить сборку устройства во время производства.
Выбор компонентов и долговечность: Для участков схемы, непосредственно приводящих в действие мощные нагрузки, такие как водяные насосы и нагревательные элементы, выбираются компоненты с большим запасом мощности (МОП-транзисторы и т. д.), реле. Все компоненты должны соответствовать температурному диапазону промышленного класса, чтобы выдерживать термические нагрузки при многократном нагреве и охлаждении машины.
Целостность сигнала и помехоустойчивость: Насосы, реле и т. д. создают электромагнитные помехи во время переключения. PCBA Design использует разумную сегментацию мощности, размещение силовых компонентов на земле, ферритовые шарики и развязывающие конденсаторы могут быть размещены на стороне источника питания, чтобы гарантировать, что незатронутый низковольтный управляющий сигнал не сработает по ошибке.
Проектирование для технологичности (DFM). На самых ранних этапах проектирования SUNSAM учитывает возможность крупномасштабного производства. А также оптимизация конструкции контактной площадки для SMT, правильная организация контрольной точки для FCT и программирование встроенного чипа для повышения производительности и эффективности производства.
Функциональная эволюция: переход к интеллектуальным и персонализированным функциям
Рынок меняется, и базовая функция заваривания больше не удовлетворяет всем потребностям. Современная капсульная кофемашина PCBA становится платформой для большего количества дополнительных функций:
Расширение возможностей приготовления нескольких напитков: дополнительные схемы для воздушных насосов, регулирующих клапанов молочного контура и драйверов двигателей интегрированы в одну и ту же печатную плату, что позволяет создавать кофе на основе молока, например латте и капучино, что значительно расширяет ассортимент продукции.
Интеллектуальное подключение: интегрируйте модули Wi-Fi или Bluetooth, чтобы PCBA подключила кофемашину к Интернету вещей (IoT). Пользователи также могут начать заваривать пиво удаленно через свои смартфоны, персонализировать свой личный вкусовой профиль или получать уведомления о низком уровне воды или пустых капсулах.
Низкое энергопотребление и энергоэффективный дизайн. В домашних условиях PCBA можно перевести в режим сна с низким энергопотреблением, сохраняя активными только основные функции, когда они не используются, и быстро просыпаясь при необходимости, балансируя удобство использования и потребление энергии.

Почему вам следует выбрать SUNSAM для разработки печатной платы?

Вы находите поставщика для своей капсульной кофемашины, как будто у вас есть партнер по разработке, который занимается тем, что вы делаете. SUNSAM предлагает больше, чем просто сборку печатных плат: мы можем предоставить вам полную поддержку при проектировании от концепции до массового производства.
Быстрый переход от требований к прототипу: мы умеем тесно общаться с клиентом, преобразовывать функциональные требования клиента в технические требования и планы проектирования схем, а также быстро создавать прототипы для тестирования.
Техническое сотрудничество на протяжении всего процесса: мы хорошо владеем всем процессом: от проектирования схем, разводки печатных плат до разработки встроенного программного обеспечения и полной отладки оборудования. Мы слаженно работаем вместе с вашей командой разработчиков механического оборудования и командой программного обеспечения по пользовательскому интерфейсу, чтобы решить проблемы интеграции системы.
Проектирование с учетом затрат и поставок. Мы стараемся использовать распространенные и легкодоступные детали, чтобы помочь предотвратить слишком высокую стоимость вашего продукта и обеспечить возможность легкой доставки.
За каждой чашкой удобного и ароматного капсульного кофе стоит стабильная и точная команда внутреннего PCBA. объединение силовой электроники и теории управления со встроенным программным обеспечением, или просто мехатроника. Вы хотите работать над чем-то совершенно новым или у вас уже есть решение, которое можно улучшить, но вы не знаете, как воплотить свое видение в работающую модель. Если да, то переспать с таким талантливым и креативным человеком, как SUNSAM, того стоит.

У вас есть капсульная кофемашина и вы хотите узнать больше о PCBA. Компания SUNSAM будет рада пообщаться с вами.
