CT12350 Проточный электрический водонагреватель PCBA

Электрический водонагреватель мгновенного действия CT12350 PCBA

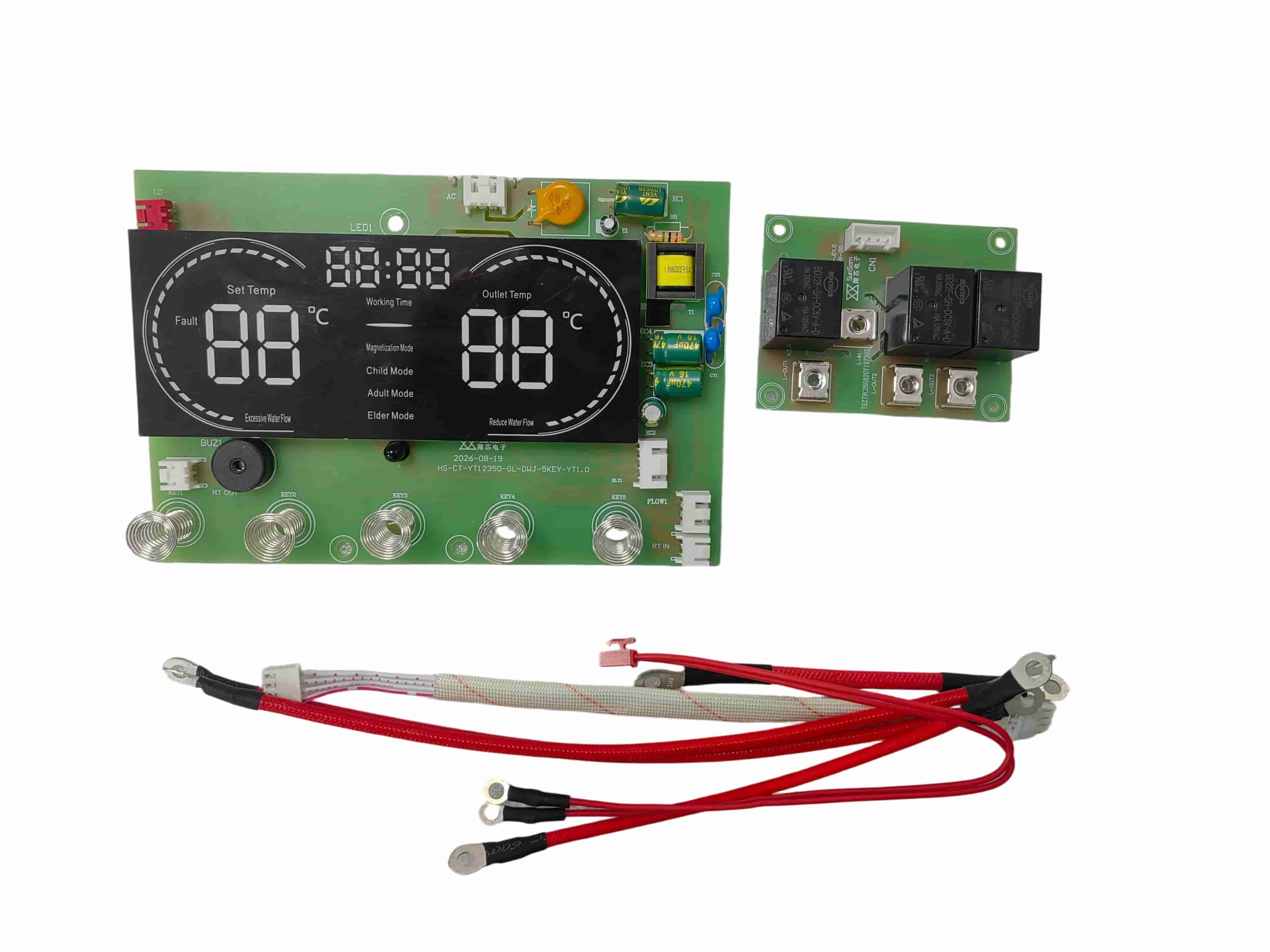

Электрический водонагреватель мгновенного действия CT12350 PCBA представляет собой интегрированное решение управления, разработанное для систем мгновенного нагрева воды напряжением 220 В, 6 кВт. Он сочетает в себе поэтапное управление нагревом, обнаружение расхода воды, регулировку температуры, управление светодиодным дисплеем и множество функций защиты от неисправностей на одной печатной плате.

Разработанный для бытовых проточных электрических водонагревателей и индивидуальных приборов для нагрева воды, CT12350 поддерживает настройку аппаратного обеспечения, встроенного программного обеспечения, дисплея и интерфейса для различных проектов OEM и ODM.

Управление нагревом мощностью 6 кВт с семью уровнями мощности

Испытываемый вариант импульсного блока питания работает от сети переменного тока напряжением 150–280 В частотой 50 Гц. При номинальном напряжении 220 В переменного тока плата PCBA поддерживает максимальную тепловую нагрузку 6000 Вт и управляет тремя группами мощности нагрева.

Доступны семь уровней мощности для более гибкого регулирования температуры:

- Уровень 1: 1400 Вт

- Уровень 2: 2200 Вт

- Уровень 3: 2400 Вт

- Уровень 4: 3600 Вт

- Уровень 5: 3800 Вт

- Уровень 6: 4600 Вт

- Уровень 7: 6000 Вт

Многоуровневая конструкция нагрева позволяет контроллеру выбирать подходящую мощность в зависимости от режима работы, температуры воды и потребности в отоплении.

Интеллектуальный контроль постоянной температуры

Плата управления водонагревателем CT12350 обеспечивает регулируемый диапазон температуры 30–55°C. Датчик температуры NTC с сопротивлением 50 кОм используется для определения температуры и обратной связи по управлению.

В режиме AI PCBA автоматически выбирает подходящий уровень мощности и целевую температуру в зависимости от температуры воды на входе. Запрограммированные настройки температуры AI находятся в диапазоне от 39°C до 45°C при условиях температуры на входе, записанных в протоколе испытаний.

Для удобства эксплуатации также доступны три температурных режима:

- Детский режим: 38°C

- Режим для взрослых: 42°C

- Режим для пожилых людей: 45°C

Контроллер поддерживает автоматическую калибровку и память параметров постоянной температуры. На основании зарегистрированных испытаний образцов при температуре на входе 25°C и скоростях потока 1,5 л/мин и 3 л/мин измеренная температура на выходе оставалась в пределах примерно ±2°C при тестируемых контрольных точках.

Активация потока воды и управление режимом ожидания

PCBA запускает процесс управления нагревом, когда обнаруженный расход воды достигает примерно 1,5 л/мин. Нагрев прекращается, когда поток снижается примерно до 1,3 л/мин.

Если расход воды не обнаружен, контроллер переходит в режим ожидания примерно через две секунды. Дисплей можно повторно активировать, нажав кнопку или восстановив поток воды. Эта логика управления помогает координировать работу отопления с фактической потребностью в воде.

Сенсорное управление и светодиодный дисплей

Электрический водонагреватель мгновенного действия CT12350 PCBA имеет пять основных клавиш управления:

- Власть

- Повышение температуры или мощности

- Снижение температуры или мощности

- ИИ

- Выбор режима

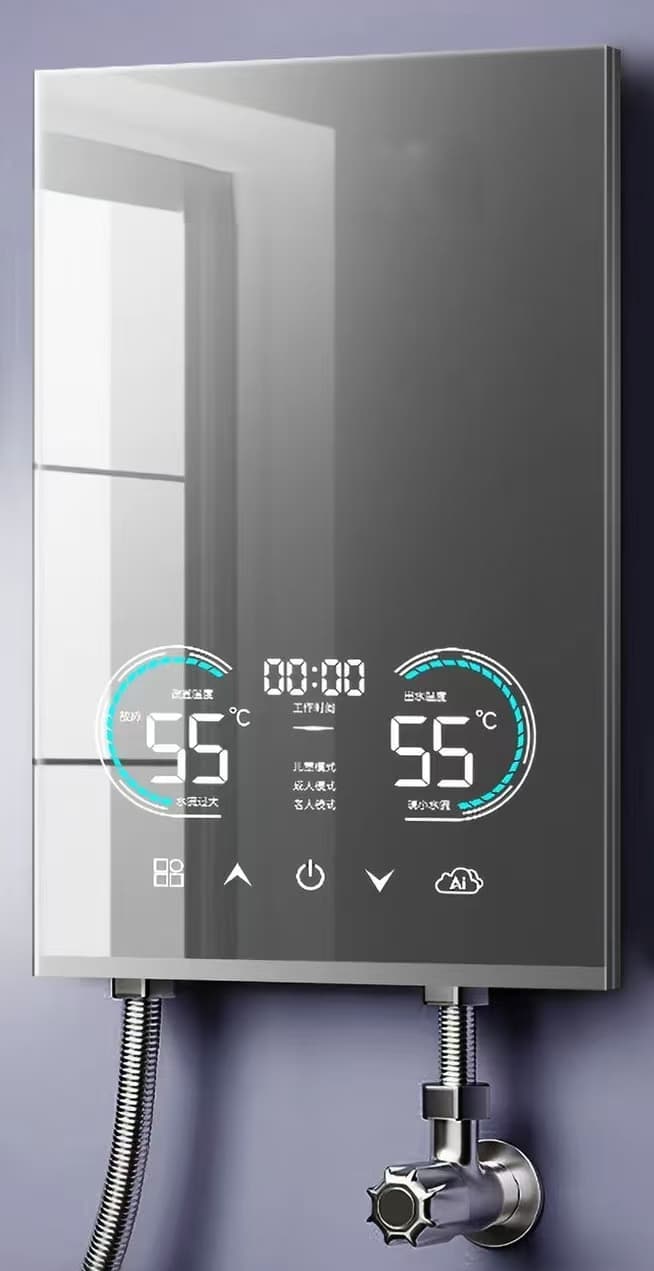

Интерфейс сенсорного управления может работать через стеклянную панель толщиной 4 мм или пластиковую панель толщиной 2 мм, монтируемую на поверхности, что позволяет производителю устройства разрабатывать различные конструкции передней панели.

Светодиодный дисплей может отображать:

- Температура воды на выходе

- Установить температуру

- Время работы

- Статус отопления

- Статус включения

- Выбранный режим работы

- Коды неисправностей

Значки на дисплее и расположение интерфейса можно настроить в соответствии с внешним видом продукта и требованиями заказчика.

Несколько функций защиты от сбоев

CT12350 включает в себя несколько функций управления и диагностики неисправностей для электрических водонагревателей мгновенного действия.

Когда температура на выходе достигает 63°C, контроллер автоматически снижает мощность нагрева на один уровень мощности. Если температура достигает или превышает 65°C, активируется сигнал тревоги о перегреве E4 и нагрев прекращается. Нормальная работа может возобновиться после того, как температура упадет ниже 55°C.

Контроллер также поддерживает:

- Сигнализация утечки E1 и отключение нагрева

- E2 датчик температуры на выходе, защита от обрыва цепи или короткого замыкания

- Автоматическое восстановление после устранения неисправности датчика температуры.

- Отображение кода неисправности для облегчения проверки и обслуживания.

Окончательная эффективность защиты зависит от всей конструкции устройства, датчиков, проводки, системы отопления и других компонентов безопасности.

Основные технические характеристики

| Параметр | Спецификация |

|---|---|

| Модель продукта | CT12350 |

| Тип продукта | Электрический водонагреватель мгновенного действия PCBA |

| Проектирование платы управления | Изолированная интегрированная плата управления |

| Рабочее напряжение | 150–280 В переменного тока, 50 Гц |

| Номинальное напряжение | 220 В переменного тока |

| Максимальная отопительная нагрузка | 6000 Вт |

| Выходы управления обогревом | 3 группы |

| Уровни мощности | 7 уровней |

| Диапазон настройки температуры | 30–55°С |

| Скорость потока активации | 1,5 л/мин |

| Расход при отключении | 1,3 л/мин |

| Датчик температуры | 50 кОм NTC при 25°C |

| Предустановленные режимы | Дети 38°C, взрослые 42°C, пожилые 45°C |

| Совместимость с сенсорной панелью | Стекло толщиной 4 мм или пластиковая панель толщиной 2 мм |

| Рабочая температура | от −15°C до 65°C |

| Рабочая влажность | 10–95 % относительной влажности |

Выборочное тестирование и проверка производительности

Во время выборочной проверки версия с импульсным источником питания работала непрерывно в течение восьми часов при напряжении переменного тока 280 В без аномальных показателей. Система также проработала восемь часов в испытательной среде при температуре 65°C и относительной влажности 90%.

Эти результаты относятся к испытуемому образцу и указанным условиям испытаний. Окончательные электрические, экологические и безопасные характеристики должны быть проверены еще раз после того, как печатная плата будет интегрирована в комплектный водонагреватель заказчика.

OEM и ODM настройка PCBA

CT12350 можно использовать в качестве эталонной платформы управления для индивидуальных проектов проточных электрических водонагревателей. Доступные инженерные и производственные услуги включают в себя:

- Проектирование аппаратного обеспечения PCBA

- Разработка встроенной прошивки

- Настройка логики управления отоплением

- Настройка дисплея и сенсорного интерфейса.

- Адаптация разъема и жгута проводов

- Согласование датчиков температуры и расхода

- Поиск компонентов

- Сборка SMT и DIP

- Функциональное тестирование

- Опытное и серийное производство.

Для оценки проекта клиенты могут предоставить необходимое рабочее напряжение, мощность нагрева, размеры продукта, дизайн дисплея, характеристики датчиков, схему подключения и целевые стандарты безопасности.

Приложения

Платформа управления CT12350 подходит для:

- Бытовые проточные электрические водонагреватели

- Проточные электрические водонагреватели для душа.

- Компактные настенные водонагреватели

- Оборудование для приготовления горячей воды в ванной и кухне.

- Системы водонагрева OEM и ODM по индивидуальному заказу.

Если вы разрабатываете проточный водонагреватель на 220 В и вам требуется настраиваемая печатная плата управления мощностью 6 кВт, свяжитесь с SunSam и предоставьте характеристики вашего продукта, чертежи или существующие образцы. Наша команда инженеров может оценить требования к управлению и подготовить подходящее предложение по разработке и производству печатной платы.
